TL;DR:
- Une panne de carte mère est fréquente mais souvent réparable par un amateur motivé en suivant un diagnostic précis. Une inspection visuelle, des tests avec multimètre et la maîtrise des techniques comme la microsoudure permettent d’éviter un remplacement complet du système. La patience et une méthodologie rigoureuse sont essentielles pour réussir la réparation et prolonger la durée de vie de l’appareil.
Une carte mère défaillante, c’est l’une des pannes les plus redoutées. Le PC refuse de démarrer, l’écran reste noir, ou des redémarrages aléatoires épuisent votre patience. Avant de penser à remplacer tout le système, sachez que la réparation carte mère est souvent possible, même pour un amateur motivé. Ce tutoriel réparer une carte mère vous guide de la préparation au test final, en couvrant les outils nécessaires, le diagnostic, les techniques comme la microsoudure, et les vérifications post-réparation. Que vous soyez débutant ou technicien confirmé, vous trouverez ici des étapes claires et des conseils concrets.
Table des matières
- Points clés
- Outils nécessaires pour réparer une carte mère
- Diagnostic des pannes courantes sur la carte mère
- Techniques de réparation : du nettoyage à la microsoudure
- Démonter, réparer et remonter pas à pas
- Vérification post-réparation et entretien
- Mon avis après des centaines de réparations
- Continuez à progresser avec Boreait
- FAQ
Points clés
| Point | Détails |
|---|---|
| Diagnostic avant tout | Identifier précisément la panne évite des réparations inutiles et des coûts supplémentaires. |
| Outils adaptés | Un bracelet antistatique, un multimètre et un pistolet à air chaud sont indispensables pour intervenir en sécurité. |
| Techniques progressives | Commencer par le nettoyage et le remplacement de composants passifs avant d’envisager reflow ou reballing. |
| Seuil de rentabilité | Le remplacement s’impose si le coût de réparation dépasse 50 % de la valeur de l’appareil. |
| Vérification finale | Tester toutes les fonctions après réparation permet de confirmer le succès de l’intervention. |
Outils nécessaires pour réparer une carte mère
Avant de toucher quoi que ce soit, préparez votre poste de travail. Une bonne réparation commence avec les bons outils. Voici ce qu’il vous faut absolument pour un guide réparation carte mère efficace.
Outils de base :
- Tournevis de précision (jeu complet Torx, Phillips et plat)
- Multimètre numérique pour mesurer tensions et résistances
- Pistolet à air chaud réglable (indispensable pour les composants CMS)
- Flux de soudure et soudure à l’étain de qualité
- Spudger en plastique pour déconnecter les nappes fragiles
- Pince à épiler antistatique pour manipuler les petits composants
- Bracelet antistatique et tapis ESD
Pour le remplacement d’une carte mère de smartphone, les outils spécifiques essentiels incluent exactement cette liste, avec une attention particulière à la compatibilité des composants de remplacement.
Conseil de pro: Investissez dans un microscope de réparation USB ou une loupe binoculaire dès que vous abordez la microsoudure. Ce que l’œil nu ne voit pas, le multimètre non plus.
Pour les techniques avancées, vous aurez besoin de matériel supplémentaire : une station de reballing avec pochoirs BGA, une station de soudage à air chaud de précision, et idéalement un oscilloscope pour les diagnostics complexes.
| Outil | Usage | Niveau requis |
|---|---|---|
| Multimètre | Mesure des tensions, détection de courts-circuits | Débutant |
| Pistolet à air chaud | Reflow, dépose de composants CMS | Intermédiaire |
| Station de reballing | Remplacement de billes BGA | Expert |
| Microscope USB | Inspection et soudure fine | Intermédiaire |
L’espace de travail antistatique réduit considérablement les risques de dommages invisibles causés par l’électricité statique. Un composant déchargé par une décharge ESD peut sembler fonctionnel et tomber en panne quelques semaines plus tard.
Diagnostic des pannes courantes sur la carte mère
Le diagnostic précis est la clé pour éviter des réparations inutiles ou coûteuses. Identifier la panne avant d’intervenir, c’est 50 % du travail accompli. Voici une méthode structurée pour un tutoriel carte mère efficace.
Étape 1 : Observer les symptômes
Notez exactement ce qui se passe. Un PC qui ne s’allume pas du tout n’a pas le même diagnostic qu’un PC qui démarre puis s’arrête après 10 secondes. Les redémarrages aléatoires pointent souvent vers un problème d’alimentation ou de condensateurs défaillants.
Étape 2 : Inspection visuelle
Examinez la carte mère à la loupe. Cherchez des condensateurs bombés ou noircis, des traces de brûlure, des pistes PCB endommagées, ou des composants physiquement arrachés. Cette étape prend cinq minutes et peut révéler l’essentiel.
Étape 3 : Diagnostic logiciel (si le PC démarre)
Des outils comme HWiNFO ou CPU-Z permettent de lire les températures, tensions et fréquences en temps réel. Une tension de 12V qui oscille entre 10 et 14V indique un problème d’alimentation ou de régulateurs de tension sur la carte.
Étape 4 : Diagnostic par multimètre
Un diagnostic par multimètre permet d’identifier des anomalies sur les rails d’alimentation, une étape indispensable avant toute réparation sérieuse. Mesurez la résistance entre la masse et les différents rails d’alimentation. Une valeur proche de zéro sur un rail 3,3V signale un court-circuit.
Étape 5 : Isolation par exclusion
Retirez tous les composants non essentiels : RAM, cartes d’extension, disques. Testez avec le minimum vital. Si la carte démarre avec un seul barrette de RAM mais pas avec deux, le problème n’est pas la carte mère elle-même.
Conseil de pro: Le démontage d’un PC portable est bien plus complexe que celui d’un PC fixe, à cause de la miniaturisation des composants et de la soudure intégrée. Photographiez chaque étape avant de démonter quoi que ce soit.
Le guide de diagnostic hardware de Boreait détaille ces étapes avec des exemples spécifiques par type de panne.
Techniques de réparation : du nettoyage à la microsoudure
Voici l’étape où le guide réparation carte mère devient vraiment technique. Chaque panne appelle une technique précise. Les utiliser dans le mauvais ordre, ou hors contexte, aggrave le problème.
Nettoyage
Commencez toujours par un nettoyage complet à l’alcool isopropylique 99 %. Les dépôts de flux oxydé, la poussière accumulée et les résidus de liquide créent des courts-circuits ou dégradent les connexions. Utilisez un pinceau antistatique et des cotons-tiges.
Remplacement de composants passifs
Le remplacement ciblé de condensateurs, résistances ou MOSFET en microsoudure est préférentiel tant que le CPU ou le chipset ne sont pas touchés. Cette technique est accessible avec une station de soudage standard et quelques heures de pratique.
Reflow
Le reflow consiste à chauffer toute la zone d’un composant BGA pour refaire fondre les billes de soudure et rétablir les connexions. C’est une solution temporaire pour les pannes de chipset ou de GPU soudé. Les techniques reflow et reballing nécessitent un équipement spécialisé et une grande expertise pour éviter d’endommager le PCB.
Reballing
Le reballing va plus loin : on retire complètement le composant BGA, on nettoie les pads, on installe de nouvelles billes de soudure, et on ressoude le composant. Le procédé de reballing doit être réservé aux experts en raison de sa complexité et du risque d’endommager définitivement le PCB.
Microsoudure
La microsoudure permet de réparer localement des composants défectueux sans changer la carte entière, ce qui évite un remplacement coûteux. Sur un MacBook, par exemple, un condensateur de filtrage de 0,1µF défaillant peut empêcher tout démarrage. Le remplacer coûte quelques centimes et vingt minutes de travail. Les techniques de microsoudure nécessitent un pistolet à air chaud réglé entre 340 et 350°C avec du flux de soudure pour traiter les composants intégrés correctement.
| Technique | Complexité | Équipement requis | Cas d’usage typique |
|---|---|---|---|
| Nettoyage | Faible | Alcool IPA, pinceau | Dépôts, oxydation, liquide renversé |
| Remplacement passifs | Moyenne | Station soudage, microscope | Condensateurs, résistances grillés |
| Reflow | Élevée | Pistolet air chaud, flux | Connexions BGA dégradées |
| Reballing | Très élevée | Station BGA complète | Composant BGA définitivement décollé |
Conseil de pro: Ne faites jamais de reflow sans flux de soudure. Sans flux, la chaleur oxyde les pads au lieu de refaire fondre la soudure. Le résultat est souvent pire qu’avant l’intervention.
Démonter, réparer et remonter pas à pas

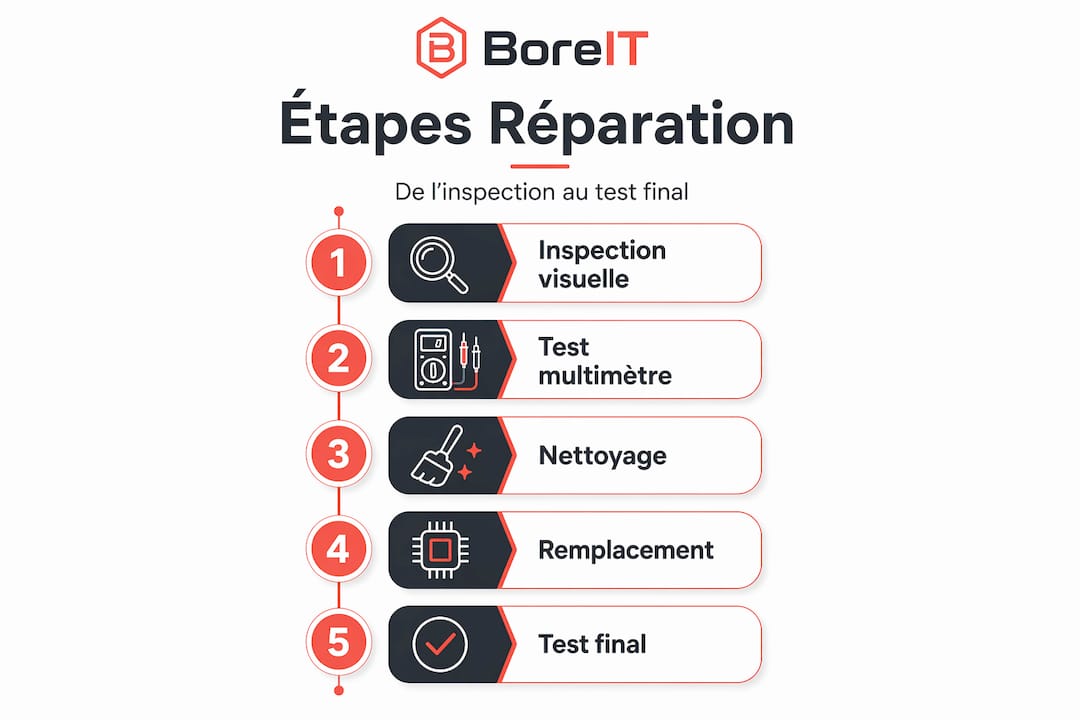

Ce guide réparation carte mère en pratique suit une logique immuable : préparer, démonter, réparer, remonter, tester.
- Préparez votre poste de travail. Posez un tapis ESD, enfilez votre bracelet antistatique, et prévoyez des petits récipients magnétiques pour les vis. Photographiez l’intérieur du boîtier avant tout démontage.
- Déconnectez tous les câbles. Alimentation principale, connecteur CPU, nappes SATA, connecteurs de façade. Notez ou photographiez chaque connexion.
- Retirez les composants. RAM, cartes PCIe, ventirad CPU. Le remplacement d’une carte mère demande une pratique avancée et l’usage de guides de démontage adaptés au modèle exact de votre appareil.
- Appliquez votre technique de réparation. Selon votre diagnostic, nettoyez, remplacez un composant, ou effectuez un reflow ciblé. Contrôlez la température en permanence.
- Vérification intermédiaire. Avant de tout remonter, faites un test à nu : posez la carte mère sur son emballage antistatique, branchez le minimum (alimentation, CPU, une RAM, un écran) et mettez sous tension.
- Remontez dans l’ordre inverse. Réinstallez chaque composant, reconnectez chaque câble. Serrez les vis progressivement pour ne pas voiler le PCB.
- Redémarrez et observez. Vérifiez que le BIOS détecte tous les composants. Écoutez les bips POST si votre carte en émet.
| Étape | Point de vérification | Risque si ignoré |
|---|---|---|
| Déconnexion alimentation | Zéro tension résiduelle | Endommagement composants |
| Test à nu | Démarrage basique confirmé | Remontage inutile |
| Serrage progressif des vis | PCB non voilé | Micro-fissures sur pistes |
| Test BIOS complet | Tous les composants détectés | Panne masquée non résolue |
Vérification post-réparation et entretien
La réparation ne se termine pas au dernier coup de tournevis. Voici comment valider votre travail et éviter une rechute.
- Lancez un test de stabilité de 30 minutes avec un outil comme Prime95 ou OCCT. Une carte mère fraîchement réparée qui tient la charge sans surchauffe ni redémarrage est une bonne carte mère.
- Vérifiez les températures en charge avec HWiNFO. Un VRM qui dépasse 95°C signale un problème de refroidissement ou un composant encore défaillant.
- Testez tous les ports USB, audio, et slots RAM. Une réparation réussie en un endroit peut avoir créé une fragilité ailleurs lors du démontage.
- Nettoyez les ventilateurs et changez la pâte thermique du CPU lors de chaque ouverture. C’est gratuit en temps et cela prolonge significativement la durée de vie.
- Planifiez un nettoyage tous les six mois pour les PC utilisés dans un environnement poussiéreux.
Conseil de pro: Si des problèmes persistent après réparation, consultez le guide réparation ordinateur de Boreait avant de commander une nouvelle carte. Beaucoup de “pannes persistantes” sont en réalité des problèmes de périphériques mal reconnectés.
Sur la question du seuil de rentabilité : le coût de remplacement d’une carte mère varie entre 150 et 350 euros, avec un seuil de rentabilité fixé à 50 % de la valeur de l’appareil. Si votre PC vaut 300 euros et que la réparation dépasse 150 euros en pièces et temps, la décision se pose autrement. Consultez le comparatif réparer ou remplacer pour choisir avec méthode.
Mon avis après des centaines de réparations
J’ai vu des techniciens foncer sur le reballing sans avoir même utilisé un multimètre. Résultat : une carte définitivement morte, alors qu’un condensateur à 0,10 euro aurait suffi. Mon expérience m’a appris une chose fondamentale : la patience dans le diagnostic vaut dix fois le temps gagné à l’intervention.
Ce qui me frappe aussi, c’est que la microsoudure intimide beaucoup d’amateurs à tort. Oui, reballer un BGA sans station professionnelle, c’est risqué. Mais remplacer un condensateur gonflé ou une résistance de protection, c’est à la portée de quiconque a passé quelques heures à pratiquer sur des cartes sacrifiées. La courbe d’apprentissage est réelle, mais pas insurmontable.
Je recommande toujours de commencer par les interventions les plus simples : nettoyage, test des rails d’alimentation, remplacement des composants passifs visibles. Dans 40 % des cas que j’ai traités, c’est suffisant pour remettre une machine en état. Ce n’est qu’après avoir épuisé ces options que je passe aux techniques avancées.
La limite à connaître ? Quand le CPU ou le chipset principal est endommagé, la réparation devient économiquement discutable pour la plupart des machines grand public. Soyez honnête avec vous-même sur ce point. Un bon technicien sait aussi quand ne pas réparer.
— Boštjan
Continuez à progresser avec Boreait
Boreait propose une bibliothèque complète de guides pratiques pour accompagner vos réparations et entretiens informatiques. Que vous souhaitiez aller plus loin sur la réparation de PC portable ou découvrir comment entretenir votre matériel pour prévenir les prochaines pannes, les ressources sont là. Vous trouverez aussi des guides sur le remplacement d’écran, de clavier, et de ventilateur, tous rédigés avec le même niveau de détail que ce tutoriel. Profitez également des réparations courantes PC pour ne jamais rester bloqué face à une panne matérielle.
FAQ
Comment savoir si ma carte mère est vraiment défaillante ?
Utilisez un multimètre pour tester les rails d’alimentation et effectuez une inspection visuelle des condensateurs. Si le PC ne démarre pas même avec le minimum vital branché (CPU, une RAM, alimentation), la carte mère est la première suspecte.
Peut-on réparer une carte mère sans expérience en soudure ?
Oui, pour certaines interventions. Le nettoyage, le remplacement de RAM ou de slots PCIe, et les réglages BIOS ne nécessitent pas de soudure. La microsoudure ciblée en revanche demande de la pratique préalable sur des cartes sacrifiées.
Quelle est la différence entre reflow et reballing ?
Le reflow refond les billes de soudure existantes par chaleur pour rétablir les connexions. Le reballing retire le composant BGA complètement, nettoie les pads, puis pose de nouvelles billes. Le reballing est plus fiable mais bien plus complexe.
Quand vaut-il mieux remplacer que réparer la carte mère ?
Si le coût de réparation dépasse 50 % de la valeur de l’appareil, le remplacement est généralement préférable. C’est aussi le cas lorsque le CPU ou le chipset principal est endommagé, car ces composants ne se remplacent pas facilement.
Quels logiciels utiliser pour diagnostiquer une carte mère défaillante ?
HWiNFO et CPU-Z sont les outils de référence pour lire les tensions, températures et fréquences en temps réel. Pour un diagnostic matériel plus profond, le multimètre reste indispensable et complémentaire à tout outil logiciel.
