Ici, la taille d’écran d’un ordinateur portable ne se résume pas à un chiffre en pouces. C’est une combinaison de trois éléments : la diagonale, le numéro de pièce (part number) inscrit sur la dalle, et l’interface électrique qui la relie à la carte mère (eDP ou LVDS). Avant tout achat, notez le part number complet visible sur l’étiquette arrière de l’écran : c’est la seule donnée qui garantit vraiment la compatibilité, bien plus fiable qu’un simple “15,6 pouces” trouvé sur une fiche produit.

En bref:

La référence précise du part number est la seule garantie fiable de compatibilité, bien plus que la taille en pouces ou le modèle du portable.

La transition d’un connecteur LVDS vers eDP 30 ou 40 broches s’est opérée entre 2012 et 2014, avec un impact sur la compatibilité selon la résolution et la présence tactile.

Tester la dalle en mode hors-châssis avant remontage évite des erreurs coûteuses et garantit la reconnaissance correcte du modèle via un outil EDID.

La différence essentielle entre dalle nue et assembly bondée impacte fortement le prix et la faisabilité, surtout pour les appareils modernes intégrant vitre tactile et digitizer.

Table des matières

Checklist rapide des 5 spécifications à valider avant d’acheter
Comment identifier la dalle d’origine et retrouver sa fiche technique ?
eDP 30 broches contre 40 broches : ce qui se cache derrière le connecteur
Installer et tester la nouvelle dalle avant de tout refermer
Que faire face à un scintillement, un écran noir ou un tactile mort ?
Faut-il remplacer la dalle seule ou toute l’assembly ?
Où commander une dalle compatible avec le bon support technique ?
Ce que l’expérience d’atelier enseigne sur la taille d’écran
Sources

Checklist rapide des 5 spécifications à valider avant d’acheter

Un réparateur expérimenté ne commande jamais une dalle sur la seule base de la taille annoncée par le fabricant du portable. Cinq points doivent être vérifiés en moins d’une minute, sous peine de recevoir une pièce inutilisable.

Numéro de pièce OEM : cherchez la référence complète sur l’étiquette collée au dos de la dalle, pas seulement le modèle du laptop.
Diagonale et format : mesurez en diagonale d’un coin à l’autre de la zone visible, jamais le cadre extérieur.
Connecteur et pin count : 30 broches ou 40 broches en eDP, voire un connecteur LVDS sur les machines plus anciennes.
Résolution et fréquence de rafraîchissement : une dalle FHD 60 Hz ne remplace pas toujours une QHD 120 Hz, même si la taille physique correspond.
Panneau nu ou assembly complète : vérifiez si l’écran d’origine est collé à une vitre tactile ou vendu seul.

Conseil de pro : Photographiez l’étiquette arrière avant de la nettoyer ou de la manipuler. Certains part numbers s’effacent vite, et vous n’aurez qu’une seule chance de les lire correctement.

Comment identifier la dalle d’origine et retrouver sa fiche technique ?

Retrouver la référence exacte demande de la méthode, surtout quand l’étiquette est abîmée ou que le portable a déjà changé d’écran une fois.

Coupez l’alimentation et retirez la batterie si elle est démontable, puis ouvrez le cadre de l’écran avec un outil plastique fin pour éviter de rayer la dalle.
Repérez l’étiquette collée au dos du panneau : elle contient le part number du fabricant (Samsung, BOE, LG Display, AU Optronics, entre autres), souvent une série de lettres et chiffres de 10 à 15 caractères.
Recherchez ce numéro sur une base de données technique comme Panelook, ou consultez le numéro de pièce d’écran de portable pour vérifier la référence avant de commander quoi que ce soit.
Si l’étiquette est illisible, appuyez-vous sur le numéro de service (service tag) ou le FRU du fabricant du laptop, puis croisez-le avec le service manual constructeur pour retrouver la dalle compatible.
Utilisez un outil de lecture EDID comme HWiNFO si le portable démarre encore : il affiche le modèle exact du panneau connecté, ce qui confirme ou contredit ce que vous avez lu sur l’étiquette.
Vérifiez si l’écran est tactile ou bonded en observant l’épaisseur du panneau et la présence d’un connecteur digitizer séparé, un détail qui change complètement le type de pièce à commander.

Cette étape prend cinq à dix minutes, mais elle évite la grande majorité des retours pour incompatibilité.

eDP 30 broches contre 40 broches : ce qui se cache derrière le connecteur

Le nombre de broches ne dit pas tout, et c’est précisément là que se nichent la plupart des erreurs de commande. La transition du LVDS vers l’eDP s’est jouée entre 2012 et 2014, remplaçant un bus parallèle plus ancien par une liaison série capable de transporter davantage de données sur moins de fils. Depuis, le standard s’est imposé sur la quasi-totalité des portables neufs.

En pratique, un connecteur eDP 30 broches équipe généralement les dalles Full HD non tactiles, tandis qu’un 40 broches devient nécessaire pour le tactile, les résolutions QHD ou 4K, et les fréquences de rafraîchissement élevées. Mais deux dalles 40 broches ne sont pas forcément interchangeables entre elles.

Deux panneaux peuvent partager le même nombre de broches et différer sur le nombre de lanes (voies de transmission) ou sur l’assignation des broches de rétroéclairage. Forcer une connexion dans ce cas peut endommager la carte mère.

C’est là qu’intervient le fameux mismatch de timing entre les normes VESA et JEIDA, deux façons différentes d’encoder les signaux de synchronisation d’image. Une dalle qui respecte le standard JEIDA branchée sur un contrôleur attendant du VESA peut afficher une image inversée en couleur, floue, ou carrément rien du tout, selon les guides techniques spécialisés dans la distribution de pièces détachées. Le voltage d’alimentation du rétroéclairage varie lui aussi d’un modèle à l’autre. Voilà pourquoi le part number reste la seule garantie sérieuse, bien avant l’apparence physique du connecteur.

Installer et tester la nouvelle dalle avant de tout refermer

Une fois la bonne référence en main, l’installation elle-même suit une séquence assez stricte. Sauter une étape de test avant remontage final est l’erreur la plus coûteuse que commettent même des techniciens expérimentés.

Déconnectez systématiquement la batterie avant de manipuler le câble vidéo, pour éviter tout court-circuit accidentel pendant la manipulation.
Positionnez la nouvelle dalle sans la fixer définitivement, reconnectez le câble eDP ou LVDS avec précaution, sans forcer sur le connecteur.
Rallumez la machine avant de refermer le cadre et vérifiez immédiatement l’affichage à l’écran.
Contrôlez l’EDID avec un utilitaire comme MonitorInfoView, qui confirme que le système reconnaît le bon modèle de panneau et la résolution native.
Testez le tactile si applicable, en balayant plusieurs zones de l’écran, et cherchez d’éventuels pixels morts sur un fond blanc puis noir.
Si rien ne s’affiche, débranchez immédiatement, vérifiez le sens du câble et le verrouillage du connecteur avant toute nouvelle tentative : c’est la procédure de rollback la plus simple et elle évite bien des dégâts.

Cette méthode de vérification avant remontage complet est d’ailleurs détaillée par HP dans son propre guide de réparation, qui insiste sur les mêmes points de contrôle.

Conseil de pro : Gardez un adaptateur eDP externe ou un ancien écran de test dans votre kit d’atelier. Il permet de vérifier qu’un panneau fonctionne avant même de le monter dans le châssis du client.

Pour la méthode complète de démontage propre à chaque marque, le guide de remplacement d’écran étape par étape détaille les variantes selon les constructeurs.

Que faire face à un scintillement, un écran noir ou un tactile mort ?

Après remplacement, certains symptômes reviennent souvent et pointent vers des causes précises plutôt que vers une dalle défectueuse.

Écran noir total mais rétroéclairage visible : le câble vidéo est probablement mal enclenché, ou le connecteur n’est pas dans le bon sens.
Scintillement (flicker) intermittent : souvent un problème de nappe pincée sous une charnière, ou un mauvais contact au niveau du connecteur.
Rétroéclairage inégal ou zones sombres : cela évoque un défaut du panneau lui-même, ou un câble d’alimentation du backlight mal branché.
Tactile totalement inactif alors que l’image s’affiche : vérifiez le connecteur digitizer séparé, souvent distinct du câble vidéo principal sur les modèles bonded.
Couleurs inversées ou image décalée : c’est le signe classique d’un mismatch de timing VESA/JEIDA évoqué plus haut, pas un défaut matériel.

Si le symptôme persiste après vérification des branchements, testez avec un second écran identique pour isoler la panne. Si le problème vient réellement de la pièce reçue, contactez le fournisseur avec le part number et une description précise du symptôme avant de renvoyer quoi que ce soit.

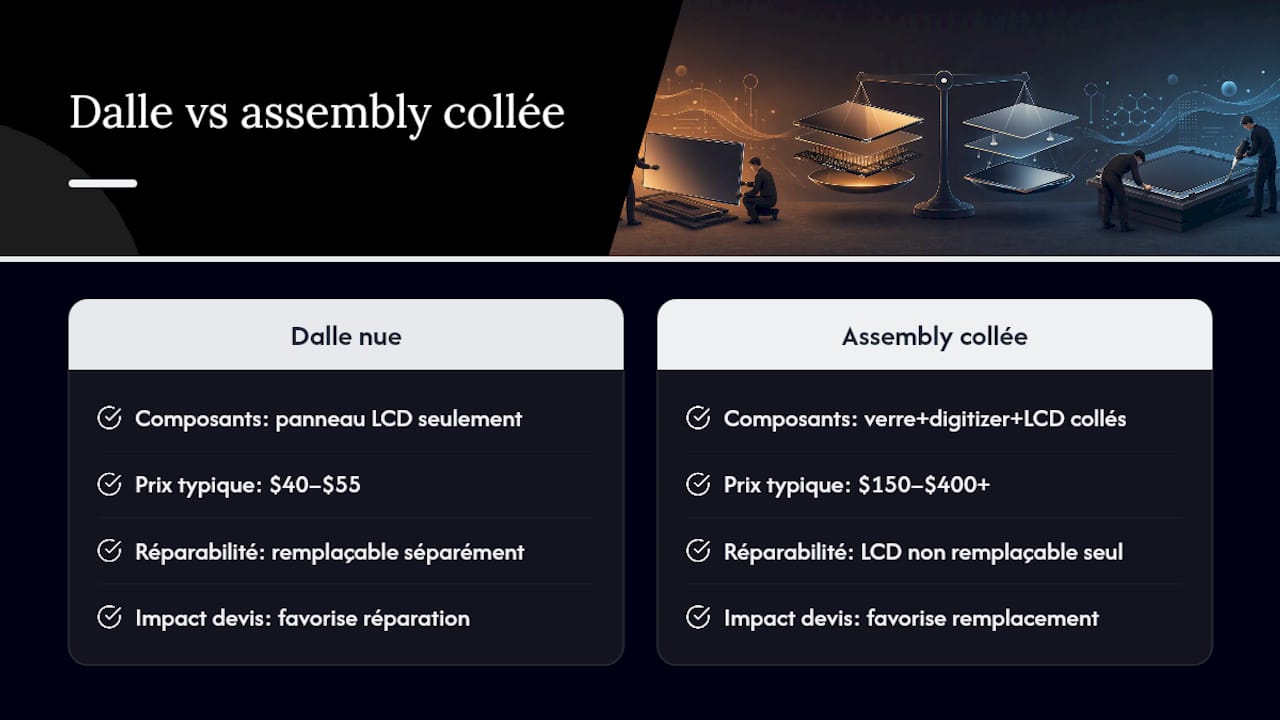

Faut-il remplacer la dalle seule ou toute l’assembly ?

Sur un portable classique, la dalle LCD se change indépendamment du reste de l’écran. Mais sur beaucoup d’ultrabooks et de convertibles récents, le verre extérieur, le digitizer tactile et le panneau LCD sont collés ensemble en une seule pièce, une assembly bonded. Impossible alors de changer uniquement le LCD sans casser le verre au passage.

Reconnaître une assembly collée est simple à l’œil : pas d’espace visible entre la vitre et l’image, bords scellés uniformément, souvent sur les modèles tactiles ou les MacBook. La conséquence sur le prix est directe. Une dalle nue en 15,6 pouces Full HD tourne autour de 40 à 55 dollars, tandis qu’une assembly complète en OLED ou tactile grimpe facilement entre 150 et 400 dollars, voire plus. Pour conseiller un client, vérifiez toujours ce point avant de donner un devis, car l’écart de coût change souvent la décision entre réparer et remplacer l’appareil.

Le guide sur les types d’écrans d’ordinateur détaille les différences entre panneaux IPS, TN et OLED selon ce mode d’assemblage.

Où commander une dalle compatible avec le bon support technique ?

Une fois le part number en main, la commande devrait être la partie la plus simple de tout le processus, à condition de passer par un fournisseur qui vérifie réellement la compatibilité plutôt que de vendre au chiffre en pouces.

Chez Boreait, chaque fiche produit indique la référence OEM complète, le type de connecteur et le nombre de broches, ce qui évite les allers-retours frustrants avec le service client. La meilleure pratique reste de communiquer votre part number exact ou de demander une lecture EDID au support avant validation de la commande, surtout pour les dalles 40 broches où les lanes et le voltage varient d’un modèle à l’autre. Boreait propose la livraison à travers l’Europe et un accompagnement technique pensé pour les réparateurs comme pour les particuliers moins habitués à démonter un portable. Pour aller plus loin sur les critères de choix, consultez le guide pour choisir un écran d’ordinateur, qui détaille résolution, luminosité et types de surface. Vous pouvez dès maintenant transmettre votre numéro de pièce à l’équipe Boreait pour confirmer la compatibilité avant paiement.

Ce que l’expérience d’atelier enseigne sur la taille d’écran

La plupart des échecs de compatibilité ne viennent pas d’un mauvais fournisseur, mais d’un raccourci pris par le réparateur lui-même : commander sur la diagonale seule, sans vérifier le part number ni demander confirmation du lane count. Cette habitude, encore répandue, coûte cher en retours et en délais.

Le réflexe le plus rentable reste de traiter chaque remplacement comme une enquête technique, pas comme un achat standard. Notez le numéro de pièce, croisez-le avec une fiche technique, testez avant de refermer. Les techniciens qui appliquent systématiquement cette rigueur réduisent drastiquement leur taux de retour, et c’est probablement la seule statistique qui compte vraiment dans ce métier.

— Boštjan
